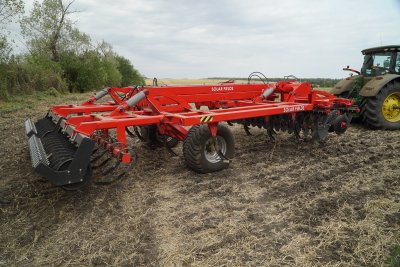

Секционный диско-лаповый культиватор Solar Fields СДК-7 EURO

Секционные диско-лаповые культиваторы предназначены для предпосевной подготовки почвы, подготовки почвы после уборки пропашных и зерновых культур, восстановления поверхностного слоя и рыхления уплотненных слоев почвы, лущения стерни, обработки паров, а также глубокой (до 35 см) и неглубокой обработки почвы. Секционные диско-лаповые культиваторы способны за один проход выполнять до четырех операций одновременно: измельчение пожнивных остатков и крошение верхнего слоя почвы, подрезание сорной травы и рыхление нижнего слоя почвы, создание мульчирующего слоя, выравнивание и прикатывание поверхности поля. Использование секционных диско-лаповых культиватов в минимальной обработке почвы позволяет повысить плодородие, восстановить естественный гумусный слой при существенном снижении затрат на возделывание сельхозкультур.

КОМПЛЕКТАЦИЯ

- Два ряда дисков на индивидуальных стойках с амортизационными эластомерами;

- Секции с четырьмя рядами чизельных стоек;

- Прицепное устройство;

- Транспортное шасси;

- Рессорные нивеляторы;

- Зубчатый шлейф-каток диаметром 426 мм с высотой зуба 52 мм.

ОСНАЩЕНИЕ

1. Вращаемая серьга с возможностью замены. Исключает нагрузки на прицепную скобу трактора во время транспортировки по пересеченной местности. Наличие страховочной цепи.

2. Гидроцилиндры крепятся к рамным конструкциям через две проушины (соединения смазываемые), что позволяет равномерно распределить усилие штока, увеличивая срок службы шарнирного соединения, исключив обрыв проушин.

3. Комплектующие гидравлики PARKER HANNIFIN LLC (США). Двухоплеточные РВД с максимальным рабочим давлением в 380 Бар, высокой износостойкостью внутреннего и наружного слоя. Бесшовные трубы х/к12х1,2 из нержавеющей стали и фитинги с системой соединения без использования сварочного процесса («врезное кольцо») гарантируют герметичность соединения. БРС (быстроразъемное соединение) с системой двухстороннего запирания.

4. Все шарнирные соединения агрегата усилены втулками особой конструкции с фиксацией соединительного пальца (исключает проворачивание), увеличивая срок эксплуатации шарнирного соединения и исключая сложный и дорогостоящий ремонт рамных конструкций.

5. Рама прицепа шарнирно соединяется с рамными конструкциями. Наличие домкрата облегчает процесс агрегатирования орудия с трактором.

6. а. Рама секционного диско-лапового культиватора изготовлена из профильных труб сечением 200х100х8;

б. Рама секций с четырьмя рядами чизельных стоек изготовлена из профильных труб сечением 140х140х8;

в. Рама секций с двумя рядами дисков на индивидуальных стойках изготовлена из профильных труб сечением 150х100х6, несущая балка дисков 80х80х8.

7. Стойки оснащены амортизационными эластомерами, защищающими от повреждений при столкновении с препятствием (подъем стойки до 10 см). Индивидуальное для каждого диска копирование рельефа поля, что увеличивает качество обработки почвы.

8. Сферические диски SOLAR диаметром 565 мм толщиной 6 мм с двойной заточкой. Выполняют роль лемеха и отвала, что способствует лучшему обороту срезаемого пласта и его крошению.

9. Ступица диска режущего узла оснащена роликовым двухрядным подшипником с заложенной смазкой. Для обеспечения герметичности установлено двойное сальниковое уплотнение.

10. Отражатель почвы предназначен для закрытия борозды оставляемой крайним диском в ряду, регулируется по высоте.

11. Рессорные нивеляторы, регулируемые по высоте, выравнивают борозды, произведённые лапами.

12. Для обеспечения оптимального агрофона и равномерной работы орудие имеет две степени регулировки рабочих органов.

а. Угол атаки каждого диска регулируется дискретно в четырех положениях:

1) Угол атаки 11°; вертикальный угол 10°. Применяется для разделки пахоты.

2) Угол атаки 14°; вертикальный угол 4°. Применяется для неглубокой (до 12 см) обработки с большим количеством растительных остатков.

3) Угол атаки 14°; вертикальный угол 18°. Применяется для качественного неглубокого лущения (до 12 см), на легких почвах.

4) Угол атаки 20°; вертикальный угол 7°. Применяется для глубокой (до 15 см) качественной обработки со средним количеством растительных остатков.

b. Предусмотрена плавная регулировка перекрытия дисков путем смещения рядов (несущих балок с рабочими органами).

13. Чизель-культиваторные стойки сечением 25х60 мм, защищенные от повреждений срезным болтом. Стойки с универсальными стрельчатыми лапами имеют возможность применяться как для мелкой, так и для глубокой обработки от 6 до 35 см.

14. Зубчатый шлейф-каток диаметром 426 мм с высотой зуба 52 мм предназначен для дробления комьев и уплотнения почвы. Для очистки катка установлены специальные чистики.

15. Опорные колеса (только у СДК-6 и СДК-7): Бескамерное колесо в сборе STARCO или ALLIANCE (усиленный диск + шина) 400/60-15.5. Увеличенное пятно контакта уменьшает давление на грунт. 6-ти шпилечная ступица STARCO, ROC или ADR (диаметра 65 мм). Опорно-транспортные колеса: Бескамерное колесо в сборе STARCO или ALLIANCE (усиленный диск + шина) 560/60-22,5. Увеличенное пятно контакта уменьшает давление на грунт. 8-ми шпилечная усиленная ступица STARCO, ROC или ADR в сборе с усиленной осью (квадрат 100 мм). Специальное уплотнение STARCO на ступице обеспечивает 100% герметичность узла.

16. Подшипниковый узел барабана шлейф-катка закрытого типа. Подшипник оси шлейф-катка надежно защищен от пожнивных остатков скобой. Специальный подшипниковый узел FKL LEF 212 2TB.

17. Трёхслойное защитное покрытие: один слой грунта ГОСТ 25129-82, два слоя однокомпонентной высокоглянцевой атмосферостойкой эмали.

18. Орудия оборудованы световозвращателями (ГОСТ Р 53489-2009), знаками ограничения скорости, габаритными светоотражателями и противооткатными упорами.

В секционных диско-лаповых культиваторах серии СДК EURO используется раздельное гидравлическое управление/отключение секций с дисками и секций с чизельными стойками, что позволяет использовать все рабочие органы как одновременно, так и избирательно. В зависимости от агрономических задач можно настроить нужную глубину обработки в диапазоне от 6 до 35 см. Это дает возможность использовать агрегат при любых технологиях, от неглубокого рыхления для предпосевной подготовки до более глубокой культивации для увеличения объема переработки соломы и пожнивных остатков, либо разрыхления уплотненных слоев почвы.
