Широкозахватные культиваторы прицепного типа серии КС (У) EURO, представленные широкой линейкой в каталоге производителя SOLAR FIELDS, предназначены для поверхностной сплошной обработки почвы с глубиной рыхления 40–120 мм. Мощные агрегаты незаменимы в процессе возделывания паров, для выравнивания зяби, измельчения стерневых остатков, уничтожения сорняков и пр.
На культиваторы SOLAR FIELDS опционально устанавливается инновационная система онлайн мониторинга и контроля сельскохозяйственной техники Gremion, которая способна отслеживать и уведомлять как оператора трактора, так и руководителя обо всех наиболее важных параметрах обработки, включая нарушения и отклонения от графика.
Вся информация передается в режиме онлайн непосредственно во время работы техники, а руководитель (агроном, инженер) может удаленно и в любой момент времени получить в личном кабинете детальную информацию о следующих параметрах:
-
изменение глубины обработки;
-
транспортная и рабочая скорость;
-
разворот без выглубления рабочих органов
-
модель трактора;
-
модель и ширина захвата прицепной техники;
-
обработанная площадь за смену;
-
время простоев техники.

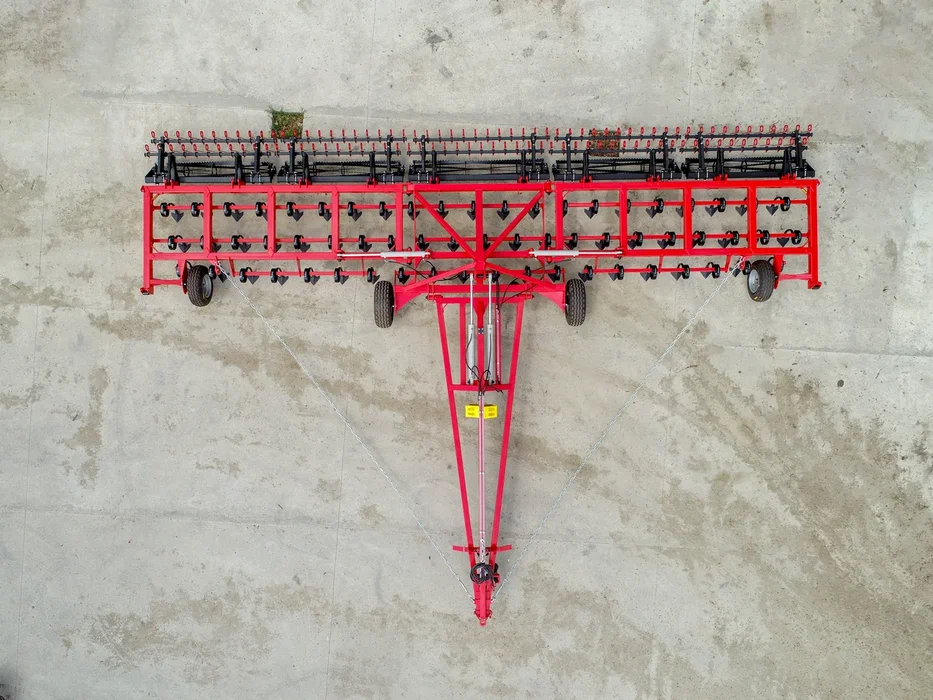

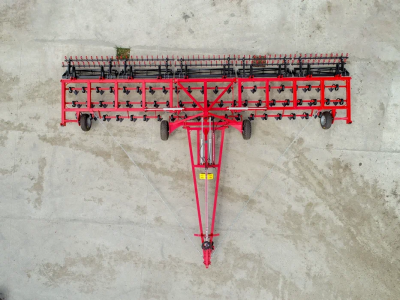

КС-14 (У) EURO. Высокопроизводительные агрегаты 14 (У) позволят за один час возделывать до 16 гектаров почвы при глубине мульчирующихся слоев до 120 мм.
| Габаритные размеры в рабочем положении: длина/ширина/высота | 9830/14370/1520 (3-х рядный) |
| Габаритные размеры в транспортном положении: длина/ширина/высота мм | 7600/3950/3700 (3-х рядный) |
| Глубина обработки (см) | 4-12. |
| Количество стоек | 3/4 |
| Количество стоек с лапами | 74 (3-х рядное) |
| Масса, кг | 6100±10% (3-х рядный) |
| Мощность трактора | 360-400 |
| Производительность га, за час основного времени | 8,4-12,61 |
| Рабочая высота стойки (мм) | 520. |
| Рабочая скорость | 8-12 |
| Рабочая ширина захвата | 14020 |
| Сечение стоек (мм) | 65х12 (3-х рядный)/45х12 (4-х рядный с подпружинником) |
| Стойка | S-образная |
| Ширина лапы (мм) | 230 (3-х ряный) |
СПЛОШНЫЕ КУЛЬТИВАТОРЫ СЕРИИ КС (У) EURO
Сплошные культиваторы предназначены для предпосевной обработки почвы от 4 до 12 см, выравнивания зяби до 12 см, возделывания паров. За один проход агрегата уничтожается сорная растительность, создается мульчирующий слой, выравнивается агрофон. Глубина мульчирующего слоя достигает 12 см.
Использование сплошных культиваторов в минимальной обработке почвы позволяет значительно снизить перегрев почвы летом и уменьшить испарение влаги.
КОМПЛЕКТАЦИЯ
Прицепное устройство. Опорные колеса. Три ряда S-образных вибростоек (сечением 65х12 мм, рабочая высота стойки 520 мм) со стрельчатыми лапами (230 мм). Транспортное шасси. Спиральный или планчатый шлейф-каток. Два или три ряда пружинных боронок.
Прицепное устройство. Опорные колеса. Три ряда S-образных вибростоек (сечением 65х12 мм, рабочая высота стойки 520 мм) со стрельчатыми лапами (230 мм). Транспортное шасси. Двойной (трубчатый + планчатый или трубчатый + спиральный) шлейф-каток.
Прицепное устройство. Опорные колеса. Четыре ряда S-образных вибростоек (сечением 45х12 мм, рабочая высота стойки 520 мм) со стрельчатыми лапами (200 мм) с подпружинником. Транспортное шасси. Спиральный или планчатый шлейф-каток. Два ряда пружинных боронок.
Прицепное устройство. Опорные колеса. Четыре ряда S-образных вибростоек (сечением 45х12 мм, рабочая высота стойки 520 мм) со стрельчатыми лапами (200 мм) с подпружинником. Транспортное шасси. Двойной (трубчатый + планчатый или трубчатый + спиральный) шлейф-каток.
Сплошной культиватор КС (У) EURO. Система онлайн мониторинга и контроля Gremion: центральный модуль GremionBase, антенна (GNSS, GSM, Wi-Fi), планшет-агронавигатор SolarPad, устройство сбора данных SolarBox, умное креплениес функцией идентификации орудия в Личном кабинете.
Варианты шлейф-катков
-
Варианты шлейф-катков
-
Спиральный шлейф-каток
-
Планчатый шлейф-каток
-
Трубчатый шлейф-каток
-
ОСНАЩЕНИЕ СПЛОШНЫХ КУЛЬТИВАТОРОВ СЕРИИ КС (У) EURO
1. Смазываемая вращаемая серьга с возможностью замены. Исключает нагрузки на прицепную скобу трактора во время транспортировки по пересеченной местности. Наличие страховочной цепи.Несущие балки рабочих органов (S-образных стоек) установлены под углом +3° к плоскости рамы (определен испытаниями).
2. Гидротрасса Parker (США). Комплектующие гидравлики PARKER HANNIFEN LLC (США). Двухоплеточные РВД с максимальным рабочим давлением в 380 Бар, высокой износостойкостью внутреннего и наружного слоя. Бесшовные трубы х/к 12х1,2 из нержавеющей стали и фитинги с системой соединения без использования сварочного процесса («врезное кольцо») гарантируют герметичность соединения. БРС (быстроразъемное соединение) с системой двухстороннего запирания.

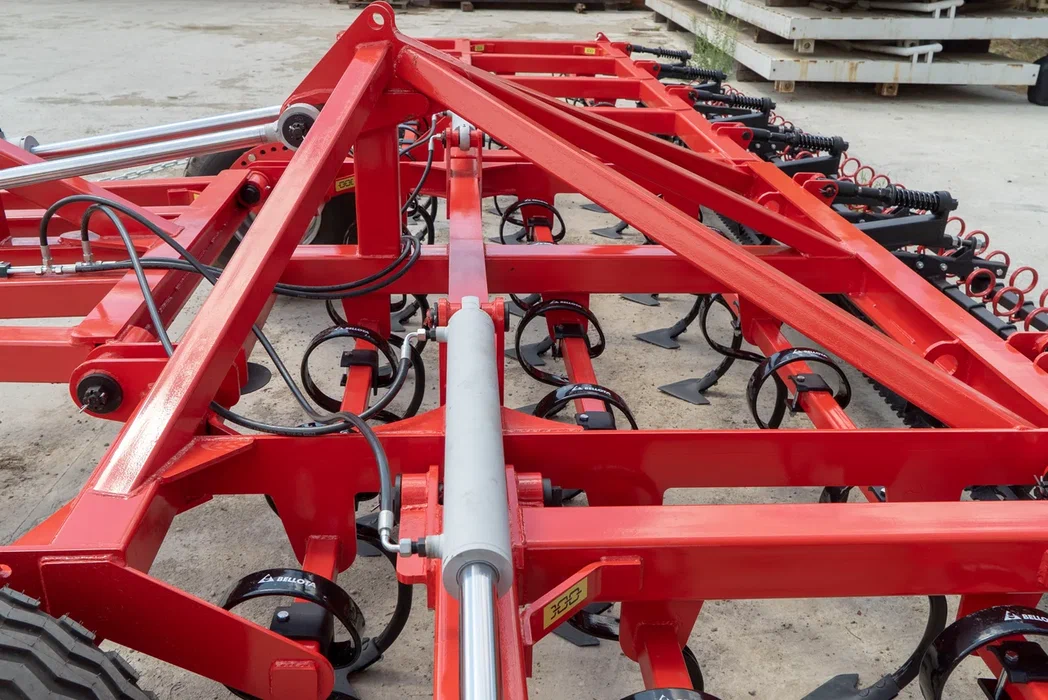

3. Прицеп. Прицепное устройство шарнирно соединено с рамой, через два смазываемых соединения и гидроцилиндры. Данная система позволяет прицепу находится во время работы в плавающем положении, тем самым обеспечивая продольное копирование рельефа.

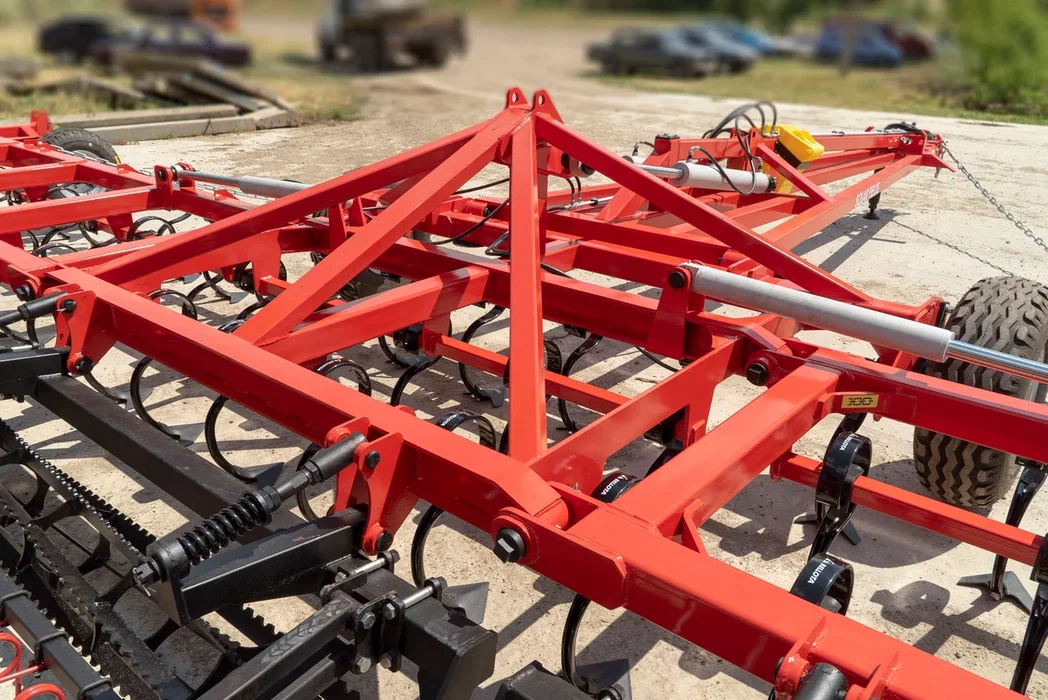

4. Рамные конструкции выполнены из профильных труб сечением 120х120х6 мм, несущие балки рабочих органов выполнены из труб сечением 60х60х4 мм.
При работе стойка отклоняется назад (на 2-5° ), в результате:
-
расход ГСМ снижается;
-
тяговое сопротивление уменьшается;
-
лапка занимает наиболее оптимальное положение;
-
лезвия лапок вибрируют близко к горизонтали;
-
качество обработки почвы повышается.
5. Боковые секции (крылья) во время работы культиватора находятся в плавающем положении ±5°, тем самым обеспечивая поперечное копирование рельефа.
6. Подпружинник обеспечивает защиту стойки при повышенной нагрузке, что дает возможность использовать культиватор во времявыравнивания зябей (данное оснащение доступно только в 4-х рядном исполнении для стойки сечением 45х12 мм).

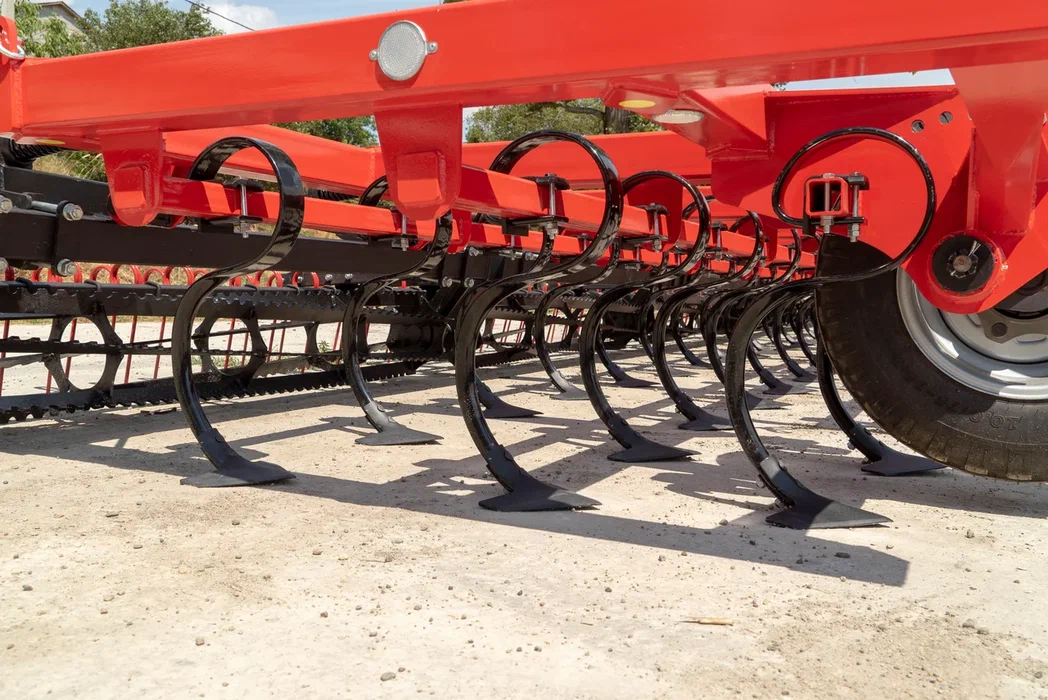

7. S-образные стойки. Особая расстановка рабочих органов с одинаковым шагом, позволяет добиться перекрытия в 5 см, что обеспечивает 100% подрезания сорняка по всей ширине орудия исключая забивание.
8. Габаритные размеры. Оригинальная система складывания орудий (с шириной захвата до 10 м) позволяет не превышать транспортную ширину в 2,5 метра.
9. Опорные колеса. 4 опорных колеса расположены перед рабочими органами.
• исключает налипание земли при работе на переувлажненной почве;
• равномерно держит глубину обработки почвы по всей площади культиватора
• 100%-е перекрытие культиваторными лапами.
10. Транспортное шасси. Бескамерное колесо в сборе STARCO или ALLIANCE (усиленный диск = шина) 10.5/80-15.3 (14PR) (у культиваторов с шириной захвата 12 метров колесо 11.5/80-15.3 (14PR), 14 метров - 400/60-15.5), 6-ти шпилечная ступица STARCO, ROC, TVZ или ADR в сборе с усиленной осью (диаметр 65 мм). Специальное уплотнение на ступице обеспечивает 100% герметичность узла.

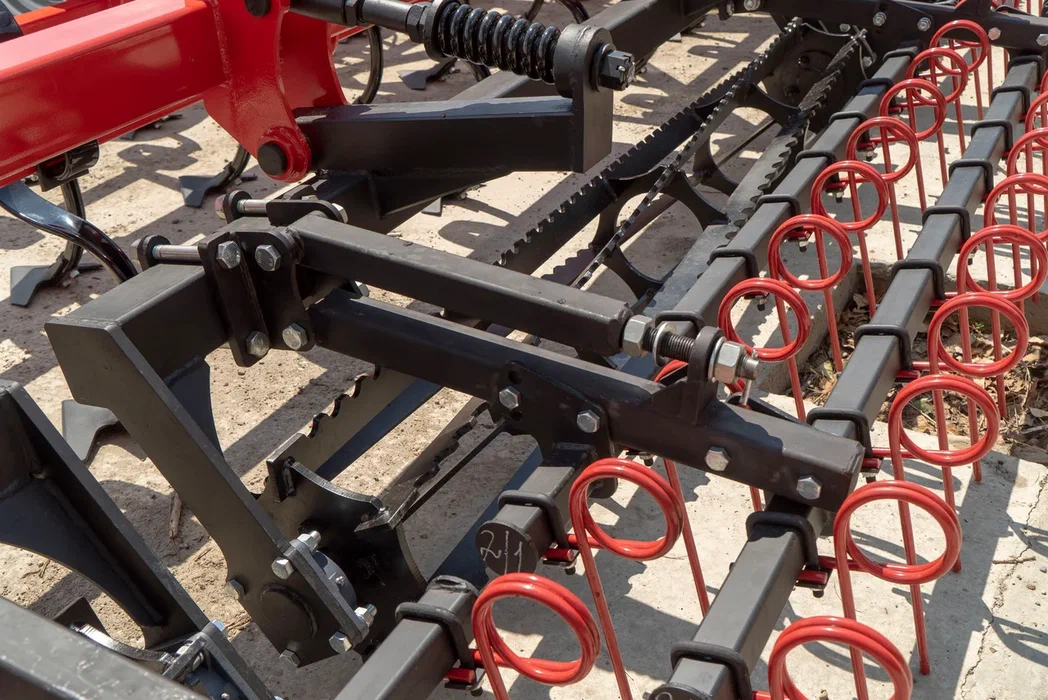

11. Пружинные боронки вычесывают подрезанную растительность и выравнивают микрорельеф поля. При обработке засоренных почв, с целью исключения забивания, глубина обработки и угол наклона (0, 15, 30 градусов) пружинных боронок настраивается механически. Зуб пружинной боронки изготовлен из специально закаленной стали с диаметром 12 мм, что позволяет вести работу в самых тяжелых условиях и на максимальных глубинах.
12. Шлейф-катки оснащены амортизационной регулировочной системой, которая нивелирует ударные нагрузки от работы катка, позволяет регулировать глубину обработки почвы. Обеспечивают дробление, выравнивание и мульчирование верхнего слоя почвы по всей ширине захвата орудия.
13. Зубчатая планка катка (10х60 мм) закручена в спираль на угол 60°.
14. Регулировочный сектор. Регулировка глубины обработки почвы дискретная, происходит в пределах от 4 до 12 см (с учетом «проседания» опорных колес до 5 см), производится путем перемещения полуосей по сектору с шагом регулировки ~1 см.
15. Двухстороннее уплотнение подшипникового узла FKL 210 2TB катка обеспечивает лучшую защиту от грубых примесей. Защитное кольцо обеспечивает надежную защиту от почвы, пыли, грубых примесей и механического воздействия на уплотнение. Тройная «губка» обеспечивает препятствует проникновению тонких примесей, воды, влаги и т.п. Подходит для работы в трудных условиях с повышенным присутствием инородных частиц.
16. Лакокрасочное покрытие. Трехслойное защитное покрытие: один слой грунта ГОСТ 25129-82, два слоя однокомпонентной высокоглянцевой атмосферостойкой эмали.
17. Соответствие технике безопасности. Орудия оборудованы
световозвращателями (ГОСТ Р 53489-2009), знаками ограничения скорости, габаритными светоотражателями и противооткатными упорами.
